信濃川水系にある水力発電施設を紹介しています。
この施設は新潟県十日町市（旧川西町）にある「千手発電所の調圧水槽」です。
千手発電所の上部に設置されています。
 |
| ２００６年２月２５日、まだ沢山の雪に追われている。 |
 |

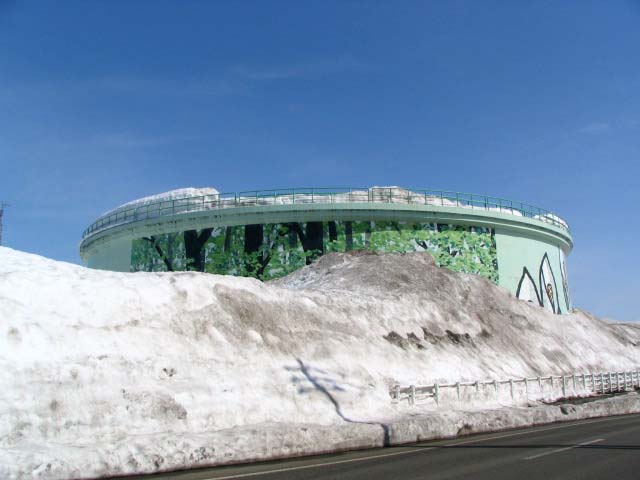

| 調圧水槽は２つあります。 信濃川の左岸側にあり、手前が上流側です。 |
 |

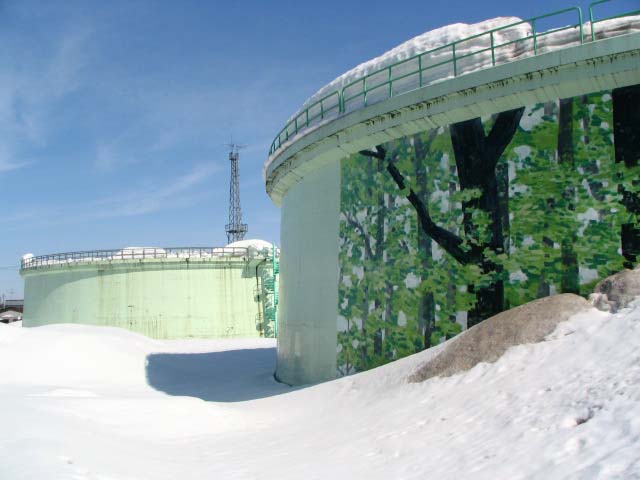

| 上流側から下流側の調圧水槽。 |
 |

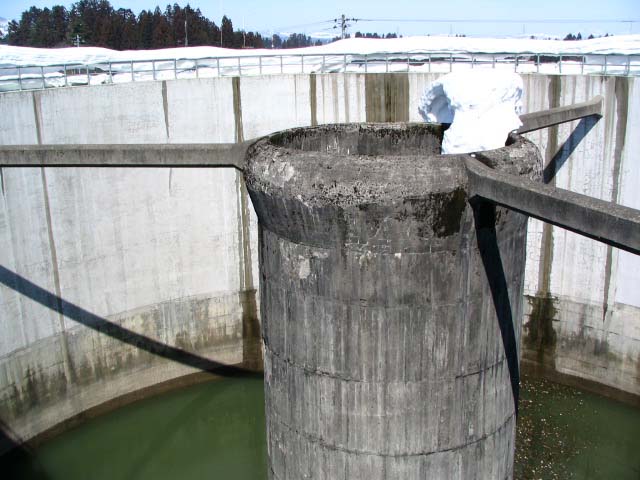

| 下流側の調圧水槽内部。 こんなふうになっていたんですね・・・。 |
 |

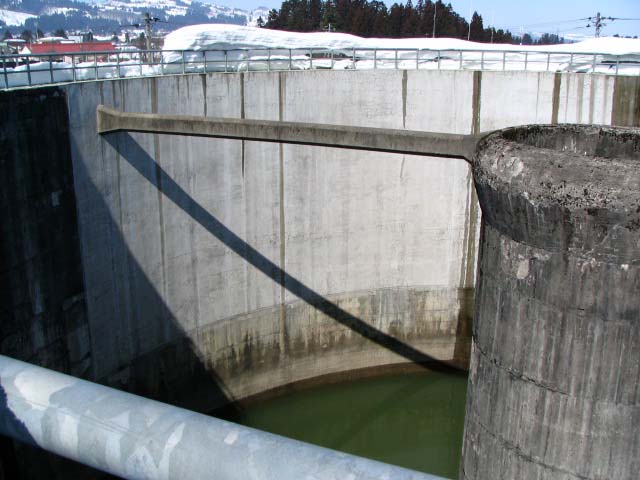

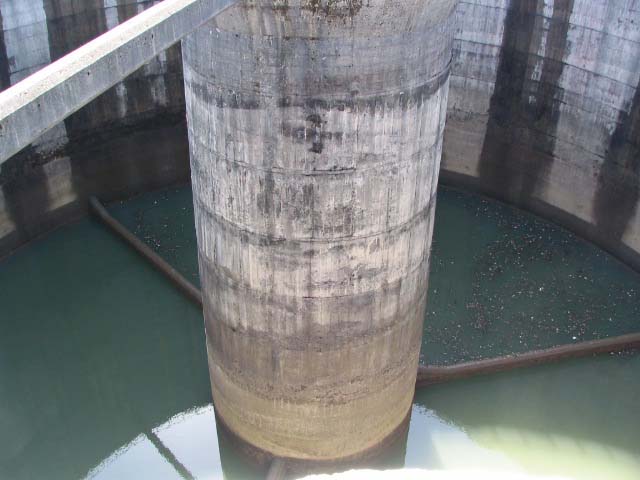

| 下流側の調圧水槽内部。 水槽内のコンクリートの筒は余水路かと思っていましたが、takeさんから次のように教えていただきました。 takeさん、ありがとうございました。 筒は余水吐ではなく、ライザーというものです。 ライザーは水圧管と直結した縦坑で、水車が急停止した場合、行き場を失った水が噴出します。 噴出した水は筒の外側の空間に落ち、水圧管に通じる小孔より戻される仕組みです。 このような二重構造のものを差動式と呼んでいます。 一重構造のものを単動式、一重構造で水圧管と水槽を小孔で結ぶものを制水口式、二つの特徴を合わせたものが差動式です。また、単動式に横穴を付けた水室式というものもあります。 |
 |

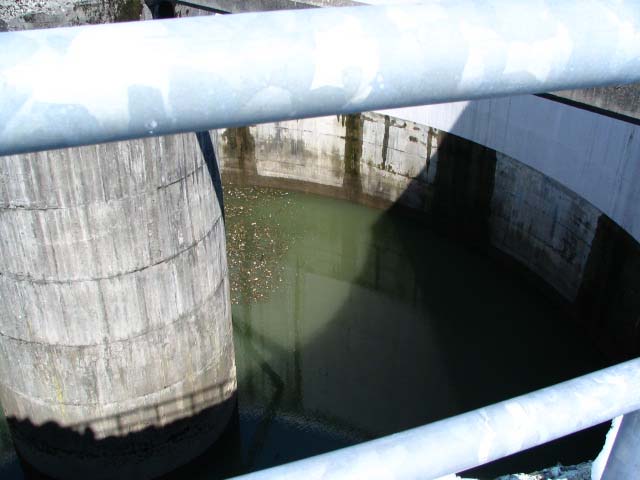

| 下流側の調圧水槽内部。 水面に動きが無いので、発電していないのかと思っていましたが、takeさんが教えてくださった内容からすると大きな間違いのようです。 この構造の調圧水槽の場合は、正常に運転しているときには水槽内水面は穏やかなんですね・・・。 |
 |

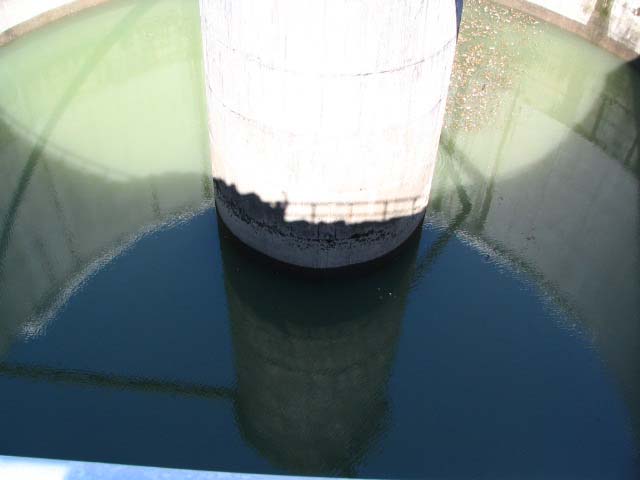

| 下流側の調圧水槽内部。 |
 |

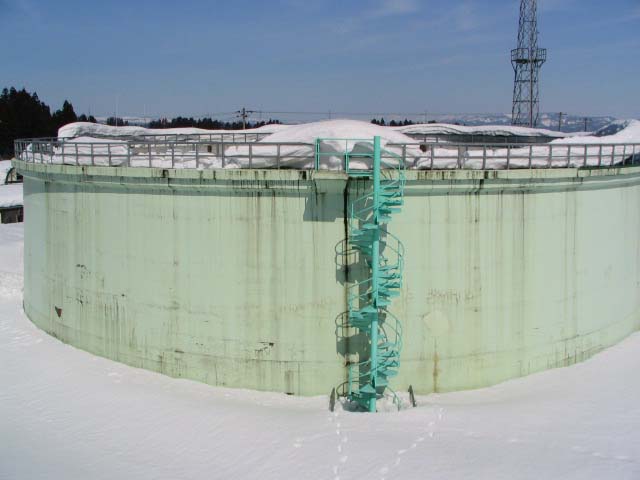

| 上流側の調圧水槽内部。下流側の調圧水槽と同じ構造のようです。 |
 |

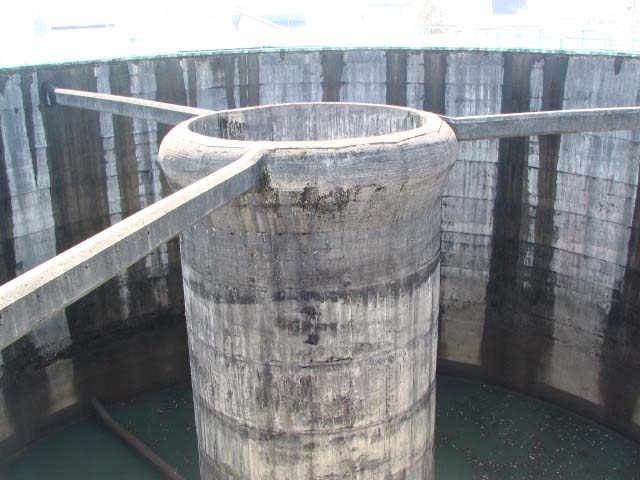

| 上流側の調圧水槽内部。 |
