【　五城発電所　】

---

この施設は五城土地改良区が管理する五城発電所です。
三国川頭首工で取水した水を使って発電しています。
発電所建屋の壁にあった案内板によれば、ここの諸元は次の通りです。

使用水量：５４４０立方メートル／Ｓ
最大出力：１１００ＫＷ
有効落差：２４ｍ
水車：横軸単利単輪単流フランシス水車
発電機：横軸三相交流同期発電機
年間可能発生電力量：７８２９ＭＷＨ
送電方式：発生電力６．６ＫＶを３３ＫＶに昇圧し、東北電力�渇i松線へ送電
操作方式：中央管理所（五城土地改良区内）より随時監視制御を行う

　

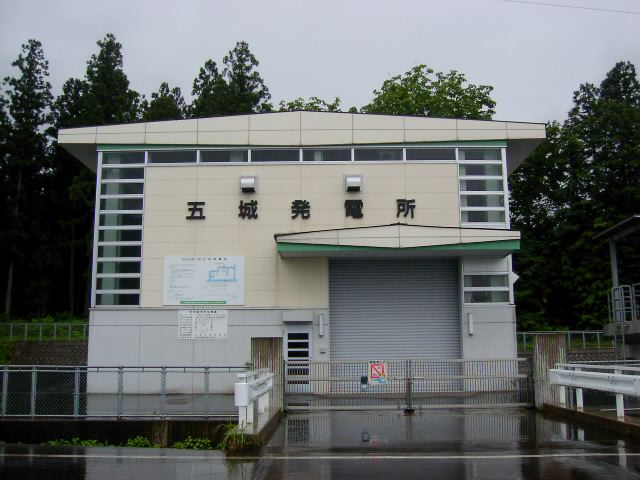

発電所建屋。

水利利用許可標識。

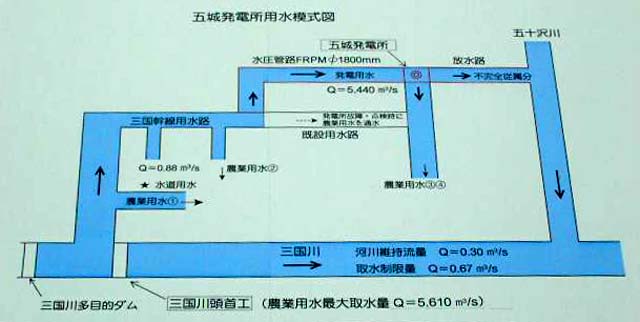

見にくくて恐縮ですが、発電所建屋の壁に掲げてあった水路図です。

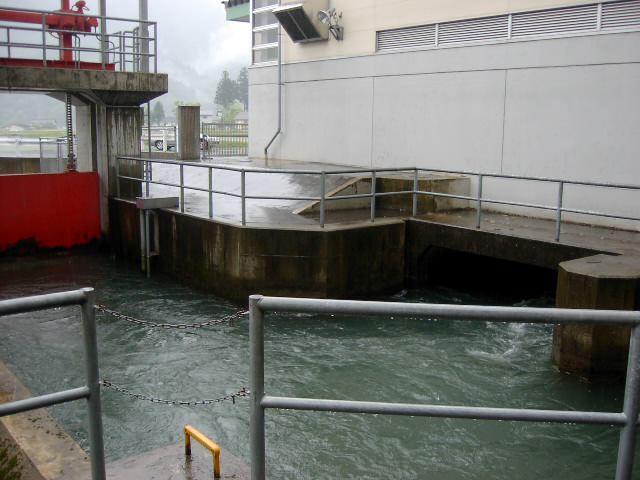

右から流れ出ているのが発電所からの放流水。

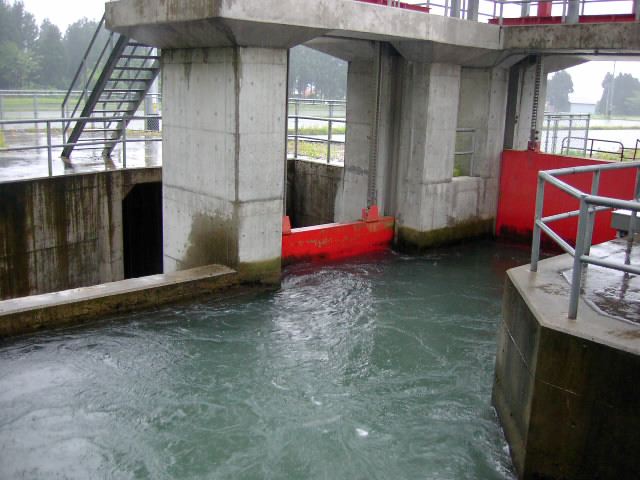

上の画像の放流口の上から放水路のゲート。 右は農業用水として圃場へ流れる水路、正面は五十沢川へ通じる水路。

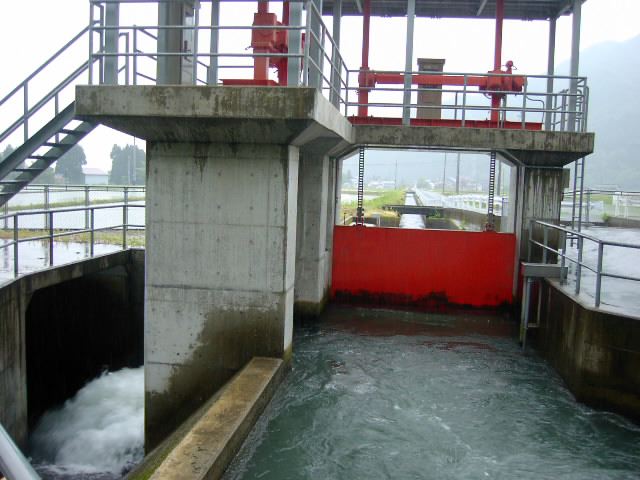

別角度。向こう側が農業用水として圃場へ流れる水路、左が五十沢川へ通じる水路

上の画像の農業用水路。

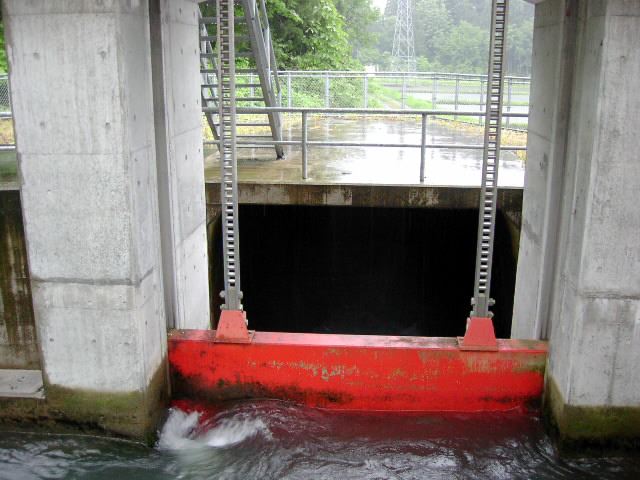

五十沢川へ通じる水路への水門。

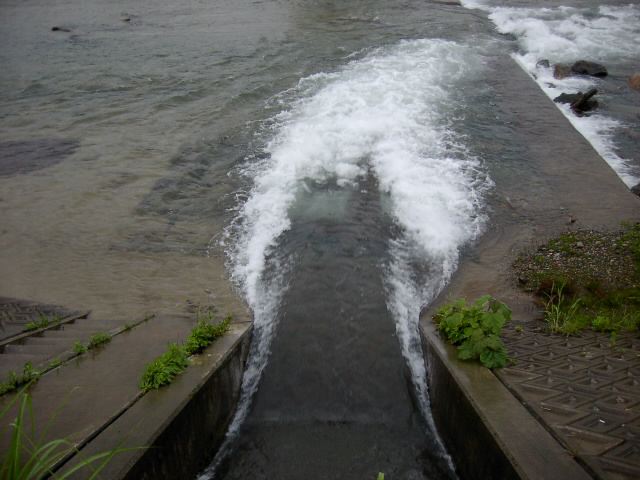

五十沢川への放流水。

---
