信濃川水系にある水力発電施設を紹介しています。


【 鳥居川第四発電所(取水口等) 】

鳥居川第四発電所の取水口などです。
取水口の200mほど下流側に沈砂池があり、暗渠で結ばれているようです。





取水口

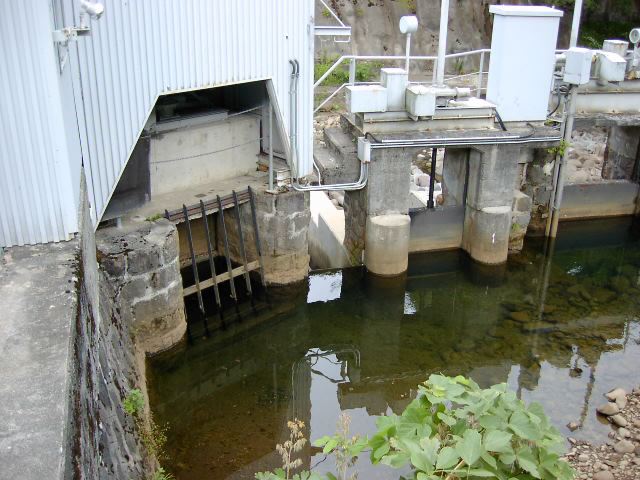

鳥居川からの取水口。


水利使用標識。

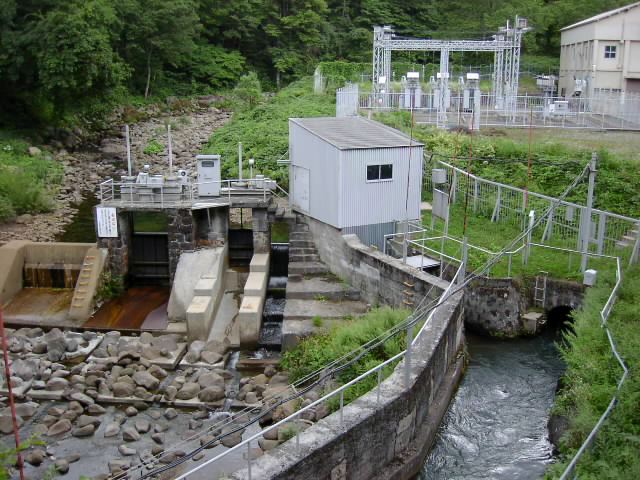

鳥居川第一発電所建屋(画像の右上)と鳥居川第四の取水堰(下流側から)。
この画像の右側に写っている水路には二つの流れが合わさっていますが、右のトンネルから流れ出ている水は第一の放流水です。


上の画像の水路の上流側から下流方向。この先は暗渠になっていて、下の画像の沈砂池に流れていく。

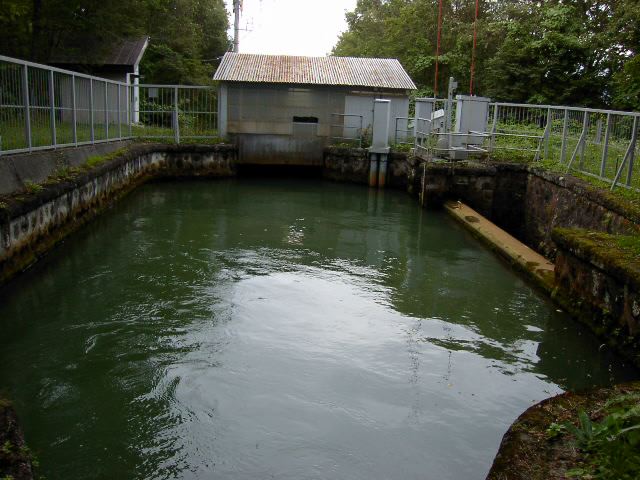

取水口から200mほど下流側にある沈砂池。

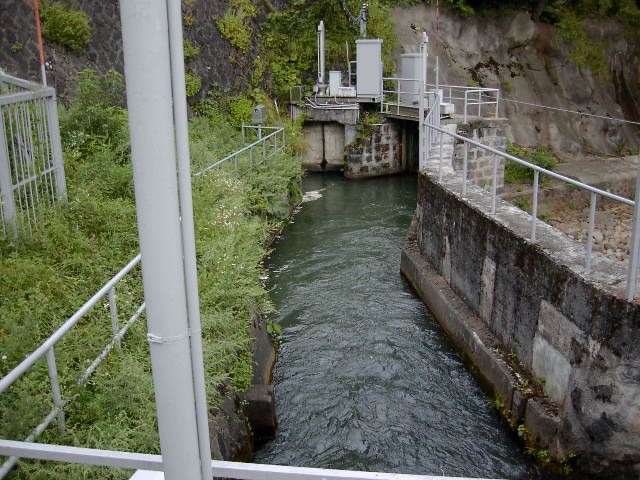

水路トンネルから沈砂池に流れ込んでくる水。


水路トンネル出口のところから下流方向。

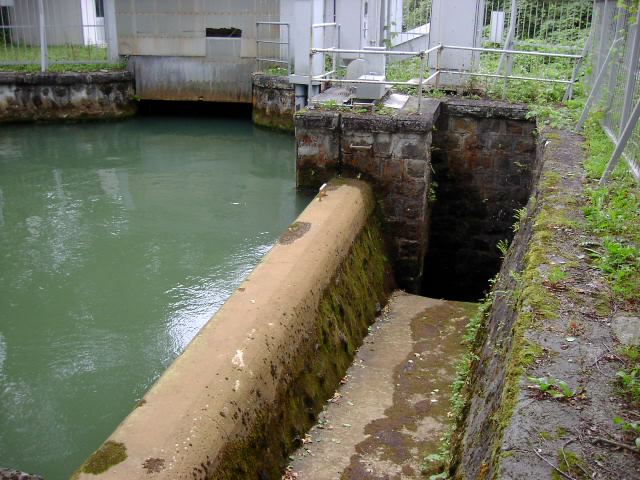

沈砂池の越流部。

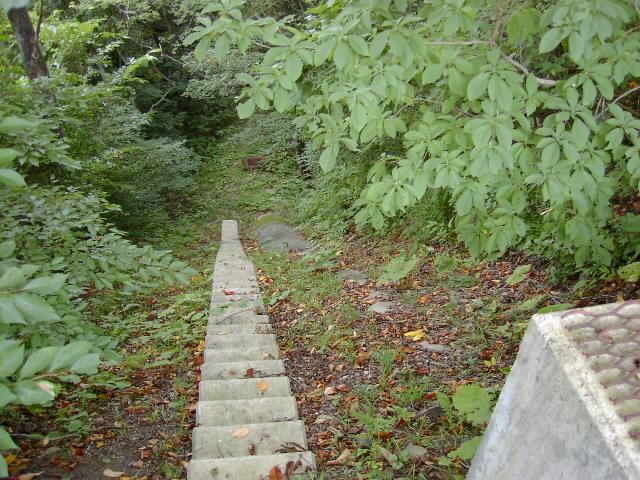

越流部から続く余水路。
ブロックの階段の右側、土に埋まっているコンクリート製のものがそれです。

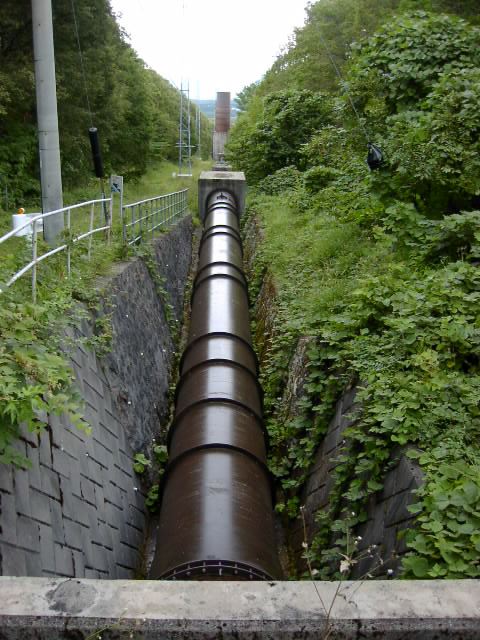

沈砂池から第四発電所方向に伸びる水圧鉄管。
途中に調圧水槽(サージタンク)が見えますが、その先は鳥居川第四発電所のページでご覧ください。
